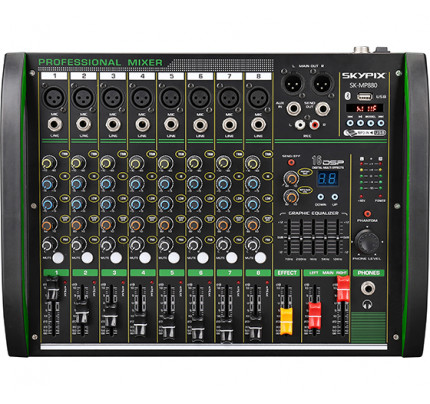

Características
MARCA
• Skypix
MODELO
• SK-MP880
GARANTIA
• 90 Dias
ESPECIFICAÇÕES TÉCNICAS
1. Entrada XLR de microfone
Conector XLR para conectar microfone
2. Interface de entrada de sinal de áudio de canal
Para conectar interface de áudio de 6,3 mm
3. Botão de ganho
Ajuste o ganho do amplificador para corresponder à
sensibilidade do sinal de entrada
4. Botão de tom
Tom alto e baixo de alta qualidade, usado para ajustar o
timbre
5. Botão EFF
Usado para ajustar o tamanho da saída do efeito do canal
6. Botão de ajuste de canal esquerdo e direito
É usado para ajustar a saída de sinal dos canais esquerdo
e direito do canal
7. Botão MUTE
Interruptor para controlar a saída do sinal do canal
8. Controle do empurrador de canal
Usado para ajustar o tamanho da saída de sinal de cada
canal
9. Botão ENVIAR/EFF
Saída de sinal para comutação EFF
10. Botão EFF
A duração do intervalo usado para ajustar o efeito
11. Sinal de 48V e indicador de nível
Exibe o nível do sinal de saída, indicação do interruptor de
alimentação e indicação do status do interruptor de 48V
12. Botão 48V
Interruptor para fonte de alimentação de 48V do canal de
controle
13. Botão de ajuste de volume do fone de ouvido
Ajustar o volume do fone de ouvido
14. Regulador EQ
Ajustar EQ de áudio
15. Tomada de fone de ouvido
É usado para conectar fones de ouvido e suporta interface
de áudio de 6,3 mm
16. Volume total do efeito e canal esquerdo e direito
ajuste de volume da saída principal
18. Saída REC RCA
19. Saída principal
O sinal de saída principal é usado para conectar o
amplificador de potência traseiro para reproduzir audio
20. Auxiliar de entrada e saída
21. MP3 player e usb
Ele pode conectar o disco flash USB e o computador para
reproduzir áudio e suportar Bluetooth

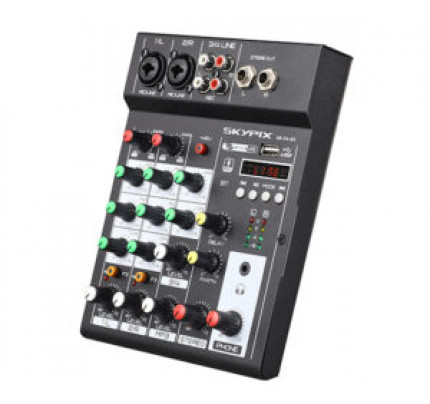

Características
MARCA
• Skypix
MODELO
• SK-F4-BT
GARANTIA
• 90 Dias
ESPECIFICAÇÕES TÉCNICAS
A. Características do painel frontal
1. Conectores de entrada estéreo LINE
Conecte dispositivos de nível de linha, como um
teclado ou um dispositivo de áudio. Suporta plugues de
telefone. Se você usar apenas o jack, o mesmo som é
emitido pelos alto-falantes LeR
2. GANHO
Possui função que ajusta a sensibilidade de entrada de
cada canal para inserir o nível constante do sinal
3.ALTO
Isto tem uma função que controla o alto tom de
frequência de cada canal. Ajuste este controle para a
posição de 12 horas, mas você pode controlar o tom de
alta frequência de acordo com o alto-falante, as
condições da posição de audição e o gosto do ouvinte.
A rotação no sentido horário do controle aumenta o nível
e vice-versa
4. MÉDIO
Isto tem uma função que controla o alto tom de
frequência de cada canal. Sempre ajuste este controle
para a posição 12 do relógio, mas você pode controlar a
frequência média escutando a gosto do ouvinte.
sentido horário rotação do controle aumenta a nível e
vice-versa.
5. BAIXO
Este tem uma função que controla o baixo tom de
frequência de cada canal. Sempre ajuste este controle na
posição de 12 horas, mas você pode controlar o tom de
baixa frequência de acordo com o orador, as condições
da posição de escuta e do gosto da escuta. A rotação no
sentido horário do controle aumenta o nível e vice-versa,
6. CONTROLES DE CÂMBIO
Ajusta o nível do sinal enviado do canal para o
barramento FX
7.LED DE PICO Acende quando o volume do som de entrada e/ou pós-equalizador está muito alto. Se estiver aceso, gire o botão [GAIN] para a esquerda para diminuir o volume.
8.Botões de NÍVEL
Para ajustar o equilíbrio do volume entre os canais
Botão de controle Reproduzir/Pausar
Botão de controle MODE (pressione uma vez para escolher
“BLUETOOTH”. Pressione duas vezes para escolher “RECORD”, longo
pressione para Menu.)
Seleção de reprodução para frente/volume + botão de controle
9. Medidor de nível os medidores LeR mostram o nível do sinal
saída da saída [STEREO OUT]. Se a luz [PEAK] acender
em vermelho, use o botão [LEVEL] para diminuir o volume.
10. DELAY KNOB Ajusta a chave de retardo do efeito.
11. Tomada de saída PHONES
Conecte um conjunto de fones de ouvido. Este conector suporta um plugue
de fone estéreo.
12. BOTÃO FX RTN LEVEL Ajusta o volume do som do efeito.
13. BOTÃO PHONES LEVEL Ajusta o volume dos fones de ouvido.
14. BOTÃO DE NÍVEL ESTÉREO
Ajusta a saída de volume geral dos conectores de saída (STEREO OUT]
B. Seção de Saída do Misturador
1. SAÍDA DE GRAVAÇÃO
Estes são conectores de saída de plugue RCA não balanceados. Você usa
esses conectores, por exemplo, para conectar a um gravador externo.
2. Conectores STEREO OUT
Conecte um alto-falante ou amplificador amplificado. Esses conectores
suportam plugues XLR de telefone.
3. ENERGIA
Este LED acende quando o mixer está conectado a tomada AC
alimentação principal e o interruptor de alimentação do painel traseiro está
ligado.
Se o LED não acender, verifique se a alimentação AC está ativa,
ambas as extremidades do cabo de alimentação estão inseridas corretamente
4. Este conector é usado para conectar o dispositivo
a entrada que você deseja usar
5. Interruptor/LED Phantom+48V
Quando este interruptor está ligado, o LED acende indicando que a unidade
fornece alimentação phantom DC+48V aos plugues XLR do
Conectores de entrada mono [IMIC/LINE]. Ligue esta chave ao usar um
microfone condensador com alimentação phantom power.
6. PORTA USB
7. VISOR MP3
